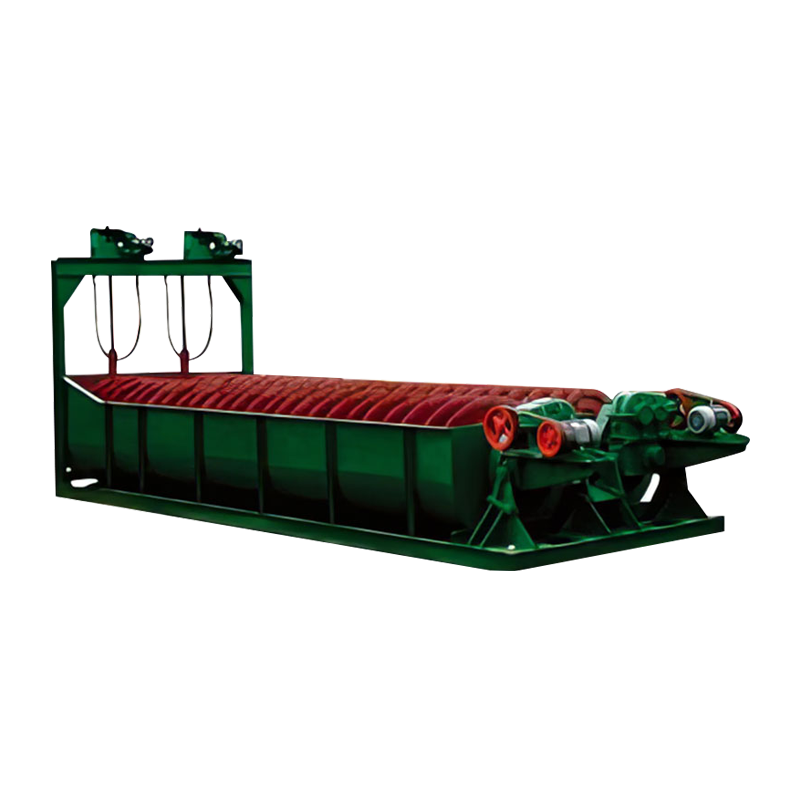

スパイラル分類装置

スパイラル分類装置

スパイラル分類器の主なコンポーネントは、半円形の水タンク、シャフトとブレードで構成されるスパイラルデバイス、スパイラルシャフトの上部と下部の部分、スパイラルシャフトの伝送装置、およびリフティングメカニズムです。その仕様は、らせん直径で表されます。

スパイラル分類器は、スパイラルシャフトの数に応じて単一のスパイラル分類と二重スパイラル分類器に分割でき、オーバーフローウィアーの高さに応じて、高いウィアータイプ、低we型、沈下タイプに分割できます。

ハイウィアスパイラル分類器のオーバーフローウィアーは、スパイラルシャフトの下端にあるベアリング中心よりも高いが、オーバーフローエンドスパイラルの上端よりも低い。粗い粒子分類に適した特定の沈降領域を持ち、100メッシュを超えるオーバーフロー粒子サイズを取得できます。

低weのスパイラル分類器のオーバーフローweは、オーバーフロー末端ベアリングの中心よりも低いため、堆積領域は小さく、オーバーフロー生産能力は低くなります。通常、分類操作には使用されていませんが、脱落のために砂を洗うために使用されます。

水没したスパイラル分類器のオーバーフロー端にあるスパイラル全体は、沈降ゾーンの液体表面の下に浸されています。堆積ゾーンには大きな領域と深さがあり、微粒子分類に適しており、100メッシュ未満のオーバーフロー粒子サイズを取得できます。

作業原則
細かく粉砕されたスラリーは、沈降ゾーンの中央にある飼料ポートから水槽に供給されます。傾斜した水タンクの下端は、スラリー分類堆積ゾーンです。スパイラルは低速で回転してスラリーをかき混ぜます。これにより、光と微粒子が表面に吊り下げられ、オーバーフローのweに流れて、オーバーフローして次のプロセスに入ります。粗と重い粒子はタンクの底に落ち着き、戻った砂のようにらせんによって放電港に輸送されます。通常、スパイラル分類器と工場は閉回路を形成して、粗い砂を工場に戻して再粉砕します。
スパイラル分類器の利点は、その単純な構造、安定した信頼性の高い動作、簡単な操作、および直径が3.2メートル未満のミルで閉回路操作の形成を容易にすることです。

タイプ モデル らせん直径 ドライバー速度 シンク 生産能力 電気モーター リフティングモーター 重さ
長さ(mm) 幅(mm) 傾斜角 オーバーフロー サンドリターンボリューム モデル モデル
mm (r/min) T/24時間 KW KW kg
高いウィアー 単一ネジ FG-10 φ1000 3.5-7.6 6500 1112 14-10.5 85 473-1026 Y132M2-6 5.5 マニュアル 4400
FG-12 φ1200 6 6500 1372 14-10.5 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 φ1500 2.5-6.0 8230 1664 14-18.5 235 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 11680
FG-20 φ2000 3.6-5.5 8400 2200 14-18.5 400 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 20450
FG-24 φ2400 3.64 91300 2600 14-18.5 580 6800 Y160L-4 15 Y100L2-4 3 25650
二重ねじ 2FG-12 φ1200 6 6500 2600 14-18.5 310 2340-3200 Y132M2-6 5.5x2 Y90L-4 1.5x2 15840
2FG-15 φ1500 2.5-6.0 8230 3200 14-18.5 470 2280-5480 Y160M-6 7.5x2 Y100L1-4 2.2x2 22100
2FG-20 φ2000 3.6-5.5 8400 4280 14-18.5 800 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 36400
2FG-24 φ2400 2.5-5.2 9130 5100 14-18.5 1160 9140-18500 Y200L-4 30x2 Y100L2-4 3x2 45874
2FG-30 φ3000 3.17 12500 6300 14-18.5 1785 14600-23400 Y225M-4 45 Y112M-4 4x2 73480
沈んだ 単一ネジ FC-10 φ1000 6.0-7.4 8400 1112 14-10.5 75 473-1026 Y132M2-6 5.5 マニュアル 6000
FC-12 φ1200 5.0-7.0 8400 1372 14-18.5 120 1170-1630 Y160M-6 7.5 Y100L1-4 2.2 11020
FC-15 φ1500 2.5-6.0 10500 1664 14-18.5 185 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 15340
FC-20 φ2000 3.6-5.5 12900 2200 14-18.5 320 3890-5940 Y160L6/4 11/15 Y100L2-4 3 29060
FC-24 φ2400 3.64 14130 2600 14-18.5 455 6800 Y180M-4 18.5 Y112M-4 4 37267
二重ねじ 2FC-12 φ1200 6 8400 2600 14-18.5 240 1770-2800 Y160M-6 7.5x2 Y90L-4 1.5x2 19610
2FC-15 φ1500 2.5-6.0 10500 3200 14-18.5 370 2280-5480 Y160M-6 7.5x2 Y100L2-4 2.2x2 27450
2FC-20 φ2000 3.6-5.5 12900 4280 14-18.5 640 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 50000
2FC-24 φ2400 2.5-5.2 14130 5100 14-18.5 910 13700 Y200L-4 30x2 Y100L2-4 3x2 53491
2FC-30 φ3000 3.2 14300 6300 14-18.5 1410 23300 Y225M-4 45x2 Y112M-4 4x2 84870
